未来智造高韧性树脂
材料特点
本树脂是我司采用高强度高韧性SLA光固化树脂，具有强度高，尺寸稳定性好，硬度高，打印制件具有出色的韧性，韧性保持更长久等特点。
材料优点
该材料具有更出色的韧性，可直接上螺丝，出色的表面细节和抗温性能，收缩率小，耐久，制件具有一定的吸附力，能满足常规的喷漆要求，同时具备优良的机械性能，是筑模等领域的理想打印材料。
精度
200微米或0.20%（两者取大值）
推荐说明
使用再有一定强度要求，且要求保证较高精度的零件上有较好的表现。可应用于动漫，文物修复、汽车、消费电子邓文化寄工业领域的母模，概念模型、一般部件、功能性部件的制作。
材料性能参数
热变形温度（0.46MPa）（ASTM Method D648 -16）：63℃ |
热变形温度（1.8 MPa）（ASTM Method D648-16 ）：50 ℃ |
硬度（Shore D）（ASTM Method D2240-15 ）：86 |
拉伸屈服强度（ASTM Method D638-14）：51 MPa |
断裂延展率（ASTM Method D638-14）：16%-18% |
弹性模量（ASTM Method D790-15e2）：2136 MPa |
弹性强度（ASTM Method D790-15e2）：73 MPa |
泊松比（横向变形系数）：0.45 |
缺口冲击强度（ASTM Method D256-10e1）：47 J/m |
吸水率（ASTM Method D570-98）：0.75% |
介电常数 60 Hz（ASTM Method D150-11）：4.6 |
介电常数 1 KHz（ASTM Method D150-11）：4.2 |
绝缘强度（ASTM Method D149-09）：17.7 kV/mm |

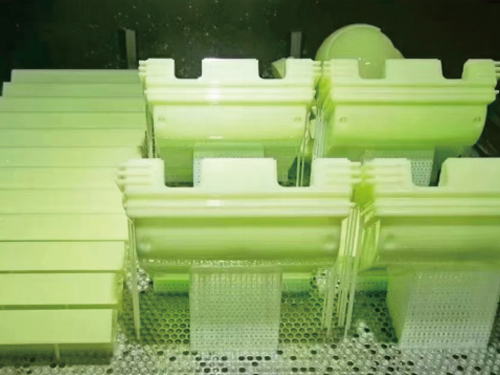

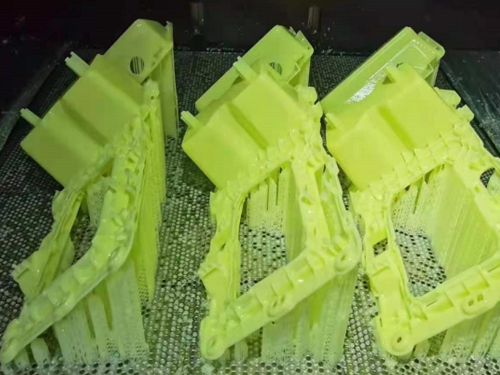

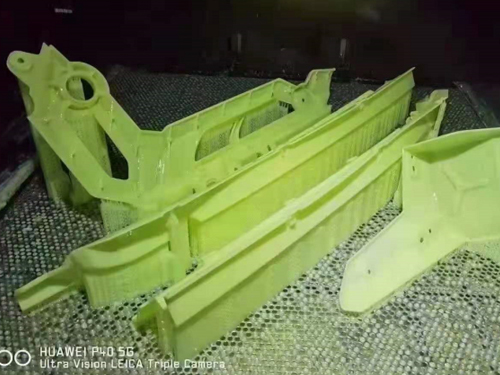

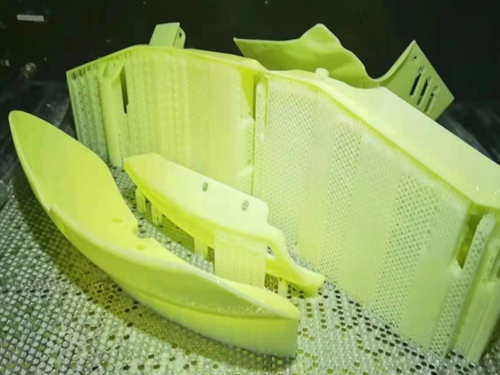

3D打印
CNC加工
开模注塑
